このトピックでは、コード例を使用して、 jQuery および MVC の両方で igHierarchicalGrid™ コントロールのグループ化機能を有効にして構成する方法を示します。
以下は、このトピックを理解するための前提条件として必要なトピックを示しています。
このトピックは、以下のセクションで構成されます。
グループ化は、標準グリッド機能でオプション name を “GroupBy” に設定してグリッド機能オブジェクトをアクセスすることで構成します。この名前で機能オブジェクトを提供して他に何も設定しないと、 GroupBy エリアが表示されるグリッド コントロールを得ますが、これは標準 (非グループ化) 状態です。エンド ユーザーは、列をこのエリアにドラッグするか、GroupBy ダイアログから列を選択して特定の列によるグループ化を行うことができます。
開始時にグリッドを何らかの列でグループ化する必要がある場合、グループ化する列を明示的に設定する必要があります。また、構成する他のプロパティを設定することもできます。例えば、グループ内の並べ替え方向、初期展開状態、空のグループ領域テキストなど。
階層グリッドは、 1 つのグループ領域のみ持つことができ、これはすべてのレイアウトのグループ化列を表示および管理します。特定のレイアウトのグループ化のみ有効な階層グリッドを作成することはできません。

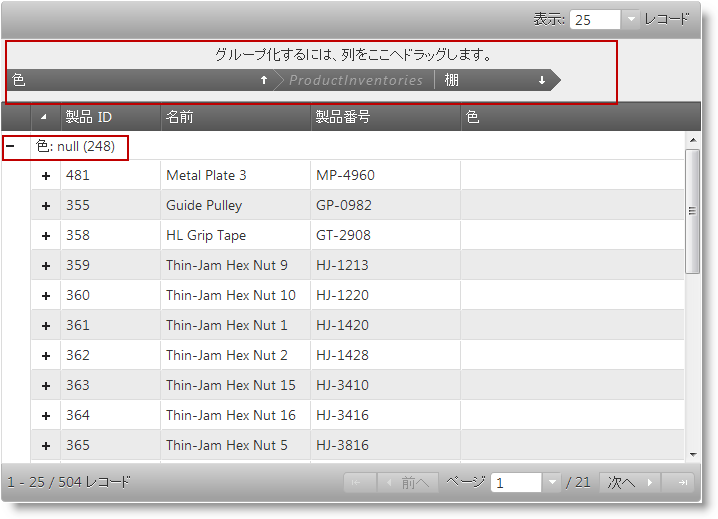

以下の図は、ルート レベルの Color 列の値を使用してグリッド内のデータをグループ化および配置する階層グリッドを示しています。つまり、グリッドはそのルート レベルの Color 列でグループ化されています。グリッドの子レベルは Shelf 列のデータをもとにグループ化した ProductInventories テーブルのデータを示します。グループ化条件となる列は、その値がグループ ヘッダー行とグループ領域 (エリアが有効な場合) に表示されます。
グループ化は、type プロパティを設定してローカルまたはリモート (サーバー上で) に実行できます。グループ化 type の設定は必須ではありません。なぜなら、コントロールは、割り当てられたデータ ソースをもとに自動的にグループ化タイプ設定を割り当てます。データ ソースがローカルなら、グループ化もローカルに行われます。データ ソースがリモートなら、グループ化もリモートに行われます。
jQuery で階層グリッドのグループ化機能を有効化し、いくつかの一般的なオプションを設定する方法を示します。
この例では、ユーザーは igHierarchicalGrid コントロールを作成する一般的な方法と、組み込むべきスクリプトと CSS リソースを理解していることを前提としています。詳細については、「igHierarchicalGrid の概要」のトピックを参照してください。
この例のコードは、階層データ グリッドを初期化し、それをテーブルの 2 レベルの階層 (ルート レベルの Products と 子レベルの ProductInventories) を持つ配列オブジェクトにバインドします。
グリッドと columnLayout それぞれの features オプションに機能オブジェクトを割当て、ルート レベルと子レベルで Grouping 機能を構成します。ここでは、コントロールに特定のレベルのグループ化を有効にするよう指定する割当て name: "GroupBy" が重要な設定です。
ルート レベルの Grouping 機能オブジェクトは以下を指定します。
type: "local")。groupByAreaVisibility: "top")。inherit: true)。columnKey: "Color", isGroupBy: true)。columnKey: "Name", allowGrouping: false)。ルート レベルの Grouping 機能オブジェクトは以下を指定します。
type: "local")。columnKey: "Shelf", isGroupBy: true)。JavaScript の場合:
$("#grid").igHierarchicalGrid({
initialDataBindDepth: 1,
dataSource: productsInventories,
dataSourceType: 'json',
responseDataKey: "Records",
autoGenerateColumns: false,
autoGenerateLayouts: false,
columns: [
{ key: "ProductID", headerText: 'Product ID', width: "150px" },
{ key: "Name", headerText: 'Name', width: "265px" },
{ key: "ProductNumber", headerText: 'ProductNumber', dataType: "string", width: "150px" },
{ key: "Color", headerText: 'Color', dataType: "string", width: "150px" },
],
columnLayouts: [
{
key: "ProductInventories",
responseDataKey: "Records",
autoGenerateColumns: false,
primaryKey: "ProductID,LocationID",
foreignKey: "ProductID",
columns: [
{ key: "ProductID", headerText: 'ProductID', width: "130px" },
{ key: "LocationID", headerText: 'AddressID', width: "130px" },
{ key: "Shelf", headerText: 'Shelf', width: "100px" },
{ key: "Bin", headerText: 'Bin', width: "60px" },
{ key: "Quantity", headerText: 'Quantity', width: "80px" },
],
features: [{
name: "GroupBy",
type: "local",
columnSettings: [{ columnKey: "Shelf", isGroupBy: true }]
}]
}
],
features: [{
name: "GroupBy",
type: "local",
groupByAreaVisibility: "top",
inherit: true,
columnSettings: [
{ columnKey: "Color", isGroupBy: true },
{ columnKey: "Name", allowGrouping: false }
]
}]
});
ASP.NET MVC で階層グリッドのグループ化機能を有効化していくつかの一般的なオプションを設定する方法を示します。
この例では、ユーザーは ASP.NET MVC で igHierarchicalGrid コントロールを作成する方法と、組み込むべきスクリプトと CSS リソースを理解していることを前提としています。詳細については、「igHierarchicalGrid の概要」のトピックを参照してください。
この例のコードは、階層データ グリッドを初期化し、それをテーブルの 2 レベルの階層 (ルート レベルの Products と 子レベルの ProductInventories) を持つビュー モデル配列オブジェクトにバインドします。
グリッド ヘルパー の Features メソッドと ColumnLayout に GridGroupByWrapper オブジェクトを渡して、ルート レベルと子レベルで Grouping 機能を構成します。ここでは、コントロールに特定のレベルのグループ化を有効にするよう指定する GroupBy() メソッドの呼び出しが重要な設定です。
ルート レベルの GroupBy ラッパー オブジェクトは以下を指定します。
GroupByAreaVisibility(GroupAreaVisibility.Top))。Inherit: true)。settings.ColumnSetting().ColumnKey("Color").IsGroupBy(true)。settings.ColumnSetting().ColumnKey("Name").AllowGrouping(false))。ルート レベルの Grouping 機能オブジェクトは以下を指定します。
Type(OpType.Local))。setting.ColumnSetting().ColumnKey("Shelf").IsGroupBy(true))。ASPX の場合:
<%= Html.Infragistics().Grid(Model).ID("grid")
.AutoGenerateLayouts(false)
.AutoGenerateColumns(false)
.ColumnLayouts(layouts => {
layouts.For(x => x.ProductInventories).Columns(inventories =>
{
inventories.For(x => x.ProductID).Width("100px").HeaderText("ProductID")); inventories.For(x => x.Bin).Width("100px").HeaderText("Bin")); inventories.For(x => x.Quantity).Width("100px").HeaderText("Quantity")); inventories.For(x => x.Shelf).Width("100px").HeaderText("Shelf")); })
.Features(feature => {
feature.GroupBy().ColumnSettings(setting =>
{
setting.ColumnSetting().ColumnKey("Shelf").IsGroupBy(true);
});
});
})
.Columns(cols => {
cols.For(x => x.ProductID).Width("100px").HeaderText("ProductID")); cols.For(x => x.Name).Width("150px").HeaderText("Name")); cols.For(x => x.ProductNumber).Width("150px").HeaderText("ProductNumber")); cols.For(x => x.Color).Width("100px").HeaderText("Color"));
})
.Features(feature => {
feature.GroupBy()
.GroupByAreaVisibility(GroupAreaVisibility.Top)
.Inherit(true)
.ColumnSettings(settings => {
settings.ColumnSetting().ColumnKey("Color").IsGroupBy(true);
settings.ColumnSetting().ColumnKey("Name").AllowGrouping(false);
});
})
.DataBind()
.Render()
%>
このトピックの追加情報については、以下のトピックも合わせてご参照ください。
