軸ラベルの構成 (igShapeChart)

igShapeChart は、チャートの構成、書式設定、ラベルのスタイル設定などを詳細に制御することが可能です。デフォルトでは、ラベルを明示的に設定する必要はありません。シェープ チャートは、データ内で最初の適切な文字列プロパティを使用し、ラベルに使用します。

このトピックの内容

このトピックは、以下のセクションで構成されます。

ラベル設定

igShapeChart コントロールでは、以下のプロパティで x 軸および y 軸のラベルの回転角度、マージン、水平/垂直の配置、不透明度、パディングと表示を変更できます。

プロパティ名 プロパティ タイプ 説明
xAxisLabelAngle,
yAxisLabelAngle		 number x 軸と y 軸のラベルの回転角度を決定します。
xAxisLabelHorizontalAlignment,
yAxisLabelHorizontalAlignment		 enumeration x 軸と y 軸のラベルの水平方向の配置を決定します。
xAxisLabelVerticalAlignment,
yAxisLabelVerticalAlignment		 enumeration x 軸と y 軸のラベルの垂直方向の配置を決定します。
xAxisLabelLeftMargin,
yAxisLabelLeftMargin		 number x 軸と y 軸のラベルに適用する左マージンを決定します。
xAxisLabelTopMargin,
yAxisLabelTopMargin		 number x 軸と y 軸のラベルに適用する上マージンを決定します。
xAxisLabelRightMargin,
yAxisLabelRightMargin		 number x 軸と y 軸のラベルに適用する右マージンを決定します。
xAxisLabelBottomMargin,
yAxisLabelBottomMargin		 number x 軸と y 軸のラベルに適用する下マージンを決定します。

スタイル設定

シェープ チャートの x 軸および y 軸のラベルのルックアンドフィールのスタイルを設定できます。主にフォント タイプ、フォント サイズ、フォントの太さなど異なるフォント スタイルをラベルに適用できます。以下のプロパティを使用します。

プロパティ名 プロパティ タイプ 説明
xAxisLabelTextStyle,
yAxisLabelTextStyle		 string x 軸と y 軸のラベルのテキスト スタイルを決定します。
xAxisLabelTextColor,
yAxisLabelTextColor		 string x 軸と y 軸のラベルのテキストの色を決定します。
xAxisFormatLabel,
xAxisFormatLabel		 object コンテキスト オブジェクトを取得し、X 軸ラベルまたは Y 軸ラベルの書式付きラベルを返す関数を取得または設定します。

コード スニペット

以下のコード例は、スタイル プロパティを使用して x 軸のラベルをスタイル設定します。

HTML の場合:

$(function () {
            $("#chart").igShapeChart({
                dataSource: data,
                xAxisLabelTextStyle: "16pt Verdana",
                xAxisLabelRightMargin: "14",
                xAxisLabelTextColor: "red"
            });
        });

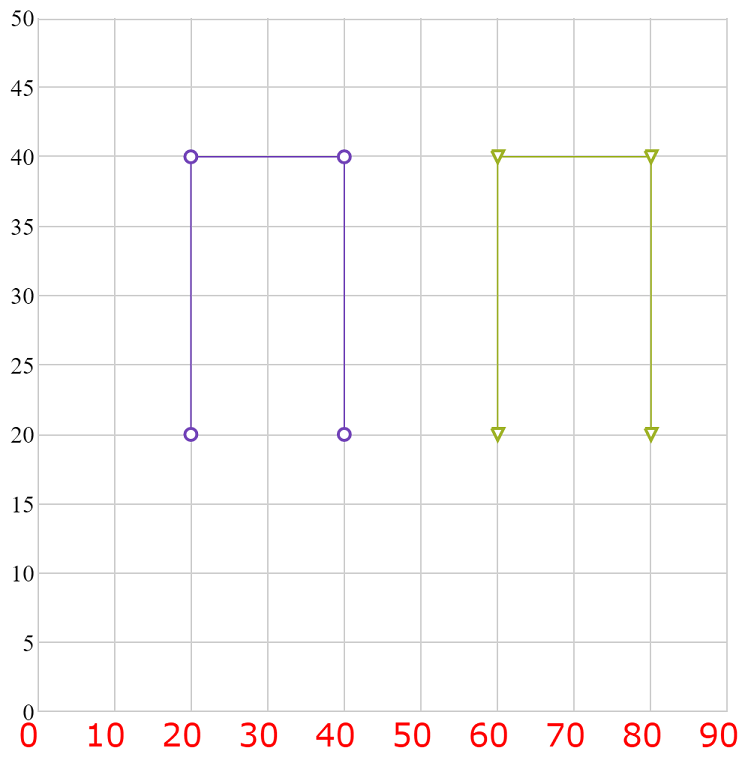

以下のスクリーンショットは、x 軸ラベルをスタイル設定した igShapeChart コントロールを示します。

関連トピック:

サンプル

以下のサンプルでは、このトピックに関連する情報を提供しています。

  • 軸ラベルの構成: このサンプルでは、igShapeChart コントロールの軸ラベルを構成する方法を紹介します。

オンラインで表示: GitHub
